2021/03/05 Amateur Radio Transceiver Made by Software Engineer #4

2021/03/05 softwareエンジニアがつくるtrx #4

Unfortunately this text is in Japanese only.

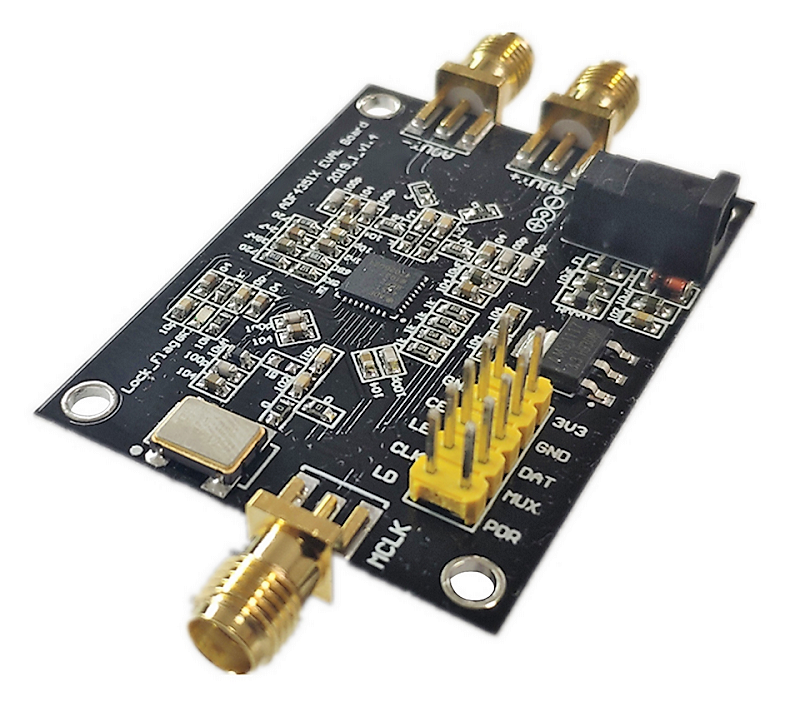

次は肝の１つ、LO用のPLLシグナルジェネレータ。定番？アンデバのADF4351。

ちょっと前に買って放置状態だったが出番が来た。

出力周波数範囲：35MHz～4400MHz

3 線シリアル・インターフェース



昔OMさんがVCO/PLL/ループフィルターと格闘されていたのがうその様。

確か中華(蟻)から仕入れたと思うが忘れた。

WEBの記事やレビューをみるとスプリアスが多い様な事が多くみられるが、sellerのサイト写真には綺麗な信号が出ている。@1GHz

マイコン等からSPI制御しないといけないので後回しにすることにし、手っ取り早くマイコンとＵＩ付きの出来合い品を追加オーダーしたのだが。。。電源を入れると液晶が真っ白けのまま表示されない。送料分を差し引いた額を提示して返金してもらいゴミと化した。

中華輸入だと時間がかかるため、amazon/jpで同じものをみると高いので、ちょい安いヤツを購入。これがハマる原因に。

スペアナは持ってないし、NanoVNA(V2)では掃引遅いし分解能悪くてダメなため例によってSDRで見てみると...

盛大に近傍スプリアスが出ている。

[この方] も４年前に同じ問題を抱えていらっしゃった様だ。

このサイトのコメントにある様に、確かにキャリアを中心に対称でまるでAM変調の様だ。つまり電源の揺れが怪しいので変更してみるとわずかに改善。でも所詮USB給電だし。評価基板で試すまで、とりあえず課題としておいて次に進もう。
